▪ 配电箱总开关和各分开关符合设计要求，使用正常，箱内导线色标正确，不伤内芯，不断股。 ▪ 电线管路，地面取就近点走线，转角采用大弧形 ▪ 电线管路，墙面横平竖直，横向走线不超过50cm ▪ 厨卫水电墙面必须直上直下(特殊情况根据现场可做调整 ▪ 底盒采用连体底盒，线管与底盒之间采用锁扣连接，底盒安装水平 ▪ 所有电线必须穿管，管内无接头，顶面底盒电线接头采用烫锡处理 ▪ 网线单管单线，强电管内，电线总截面积不超过管内面积的40% ▪ 相邻管道之间必须管卡固定，管卡间距800-1000mm，管与管留有间距，防止抹灰空鼓 ▪ 强弱电交叉锡箔纸隔离，强弱电线不得在同一根管内，强弱电管线间距不小于150mm
▪ 给水管水压测试符合设计要求，各用水点应进行通水测试 ▪ 户内明露给水管采用保温棉包裹 ▪ 淋浴房、浴缸的水管端头出墙应高低、水平一致，根据龙头盖板及外丝调节组件确定出墙(贴好瓷砖的完成面)的距离。 ▪ 卫浴设备冷热水管安装左热右冷，平行间距符合设备要求 ▪ 沉箱卫生间50/75排水管必须采用存水弯做防臭处理 ▪ 排水立管及异层排水的顶面排水管，做隔音处理(立管薄包法除外) ▪ 多管并行时应采用Y型斜三通，按顺水方向连接安装。 ▪ 排水管坡度具体数据: 50管坡度: 12-25%。， 75管: 8-15%o， 110管: 6-12%.。 ▪ 排水管进行排水测试，用管帽做临时封堵
开关插座点位 依据图纸尺寸定位 要求横平竖直，标记整齐
现场放线按照交底内容 要求放线墨迹清晰线条顺直提前规划 线槽宽度 避免后期宽度不够
墙槽开凿宽度应大于1.5D （D为线管直径）并不小于35mm 开槽深度确保管槽修补层砂浆 不小于10mm厚（水管应15mm厚）
电线布管采用大弧弯 （半径30mm左右） 便于穿线或换线
底盒采用连体底盒 且安装水平线管与底盒 之间应使用杯梳或锁扣
地面管道排卡固定 管与管之间 必须留不小于15mm的缝隙
- 墙面开槽横平竖直 （墙面横槽允许50cm内）

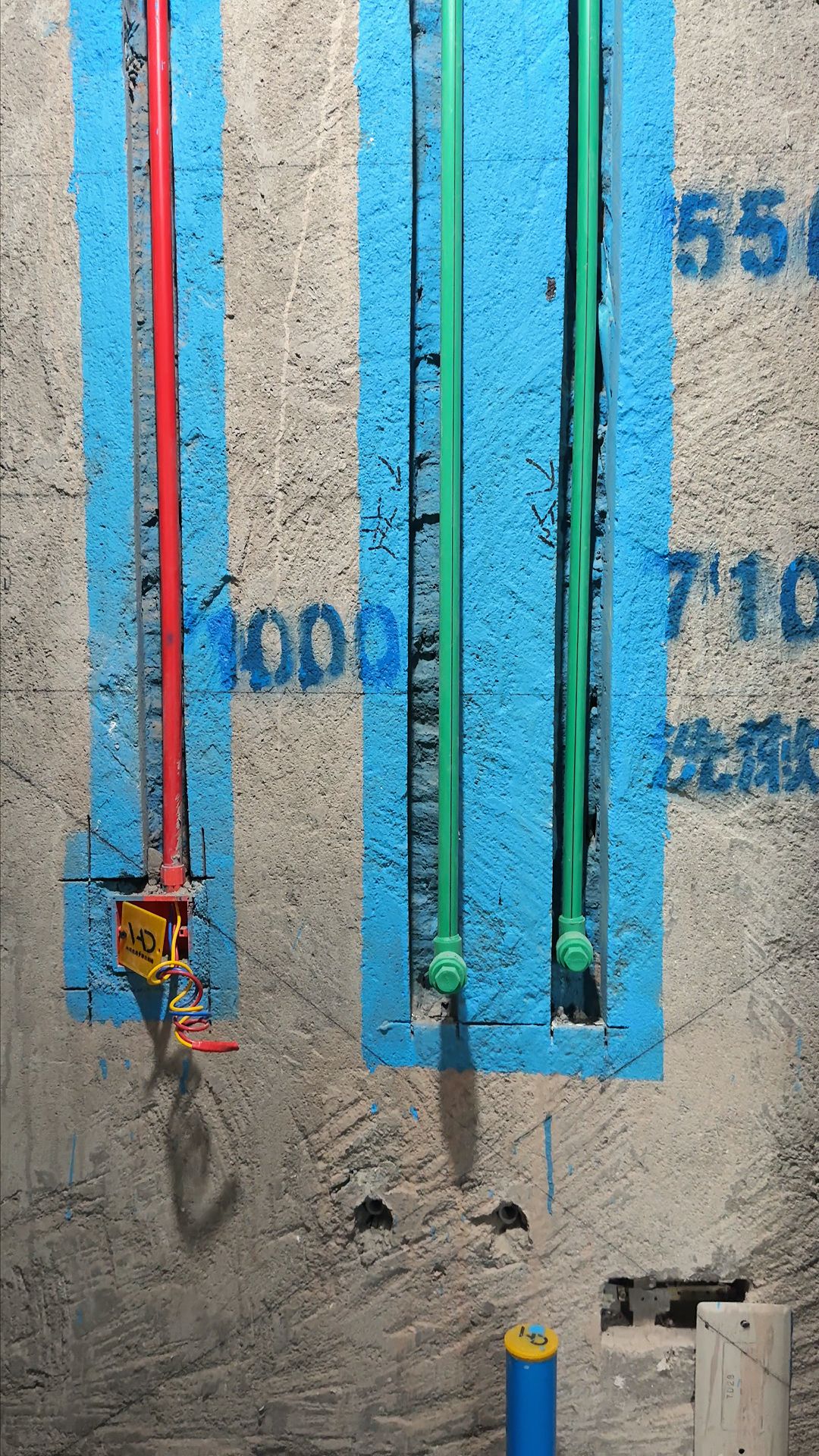

- 厨卫水电直上直下排管 且顶面做好保温棉
排卡定位布管 底盒卷线后安保护盖 统一用Φ20线管
活线工艺管卡 间距600mm-800mm 转弯处加密
强弱电需离墙150mm布管 强弱电布管间距150mm以上 强弱电较差锡箔纸隔离保护
- 线接头应在接线盒内 绕线5-7圈做烫锡处理
火线，零线 接地线颜色 必须按规范分开
- PPR管统一使用热水管 -
- 热水管安装应左热右冷 -
- 户内明露 给水管采用保温棉包裹
水管走顶 冷热水管应错位 开孔减少存水弯
顶面走水管用吊卡固定 600-800mm间距 转角处需加密
- 水电布管，水下电上 -
- 水管热熔对接呈均匀双眼皮状 -
水管采用水压静压实验 达到0.8mpa 静压30分钟回落不超过0.05mpa
所有50/75下水管 加存水弯 防止返臭
卫生间坐便蹲便管径110mm： 最小坡度6‰ 卫生间地漏 淋浴地漏管径75mm： 最小坡度8‰ 其他管径50mm：最小坡度12‰
▪ 回填前用砖做井字格，回填陶粒后进行砂浆找平 ▪ 回填找平层坡度引流向二次排水口 ▪ 涂料防水卫生间墙面高度涂刷2000mm，厨房及阳台500mm ▪ 地面做一遍丙纶，墙面丙纶防水300mm，内纶交叉口覆盖大于100mm ▪ 防水层无漏刷、孔洞，涂料防水形成的薄膜饱满均匀 ▪ 防水完成后进行48小时闭水试验，并进行检查
回填前砖砌井字格 陶粒回填 下沉卫生间
找平预留 至少50mm坡度 到二次排水口
打扫干净防水区域垃圾及突兀位置 管道口做堵漏剂然后统一刷涂料 卫生间2000mm厨房及阳台500mm 阳台或厨房处涂料需局部超过出水口
- 地面再做一遍丙纶 墙面丙纶防水300mm
- 闭水试验48小时 闭水高度30mm
▪ 主龙骨吊顶间距≤800mm，副龙骨间距≤300mm ▪ 检查副龙骨与边龙骨之间采用平头螺钉链接 ▪ 检查边龙骨与墙体之间做可靠连接，有效间距不大于600mm ▪ 石青板转角区域龙骨做加固处理，石青板采用7字形或T字形 ▪ 吊顶水平度允许偏差3mm以内 ▪ 吊顶平整度2m靠尺检查允许偏差3mm以内 ▪ 石膏板采用错缝拼接，石膏板接缝预留3-5mm伸缩缝 ▪ 黑螺丝间距不大于200mm，略低于纸面0.5~1mm ▪ 石膏板弧形造型拉槽均匀，手感圆润无明显棱角 ▪ 墙面木工造型预留地面地暖施工厚度，防止受潮 ▪ 核对:推拉门槽数据，吊灯留线位置，吊顶需加固位置是否准确
- 弹标高线根据图纸定位 -
主龙骨吊顶 间距≤800mm 副龙骨间距≤300mm
- 副龙骨与边龙骨 采用平头螺丝链接
石膏板转角区域 龙骨做加固处理 石膏板采用7字形或T字形
石膏板采用错缝拼接 石膏板接缝预留 3-5mm伸缩缝
- 吊顶采用轻钢龙骨结构 -
- 石膏板弹十字交叉线 -
- 弧形吊顶造型 -
- 离线缝安装 -
隐形门及原有饰面 排版均匀 完成后对阳角保护
